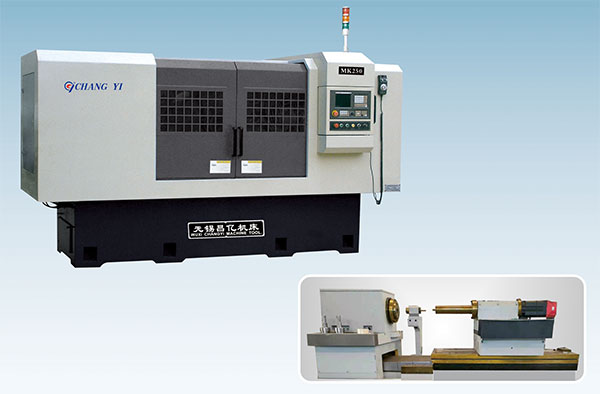

本机床主要特点
※本机床由三轴数控内圆磨床，通过数控系统的功能变换，能磨削工件的内孔，内锥孔，台阶孔，内端面，外端面，尤其适合液压缸套，齿轮等的内孔磨削。
※本机床控制系统采用西门子或其它品牌数控系统，可控制两轴联动，实现插补运动。
※机床布局采用床头箱固定，砂轮架作横向进给运动（X轴），并由工作台纵向往复运动（Z轴的磨削形式），两轴均由伺服电机驱动滚珠丝杆，实现无间隙，高灵敏直线运动。
※砂轮轴采用机械式砂轮轴或电主轴，转速有变频器控制，无极调速。
※床头箱采用套筒主轴结构，精度高，工作承载力大，工作驱动由交流变频电机经过多锲带实现无级调速，带动工件运动。
※本机床为全封闭罩壳，后置背包式电器箱，前置回转操作台。
| 机床型号 |
MK250 |
| 磨削孔径范围（mm） |
100-500 |
| 磨削深度（mm） |
500 |
| 工件旋径（mm） |
罩内 |
510 |
| 罩外 |
720 |
| 进给滑板行程（mm） |
200 |
| 工作台行程（mm） |
730 |
| 车头箱回转角度（°） |
30 |
| 工件转速（r/min） |
30-500（无级调速） |
| 砂轮转速（r/min） |
2000-10000（无级调速） |
| 工件电机功率（kw） |
4 |
| 砂轮电机功率（kw） |
5.5 |
| X轴伺服电机功率（kw） |
2 |
| Z轴伺服电机功率（kw） |
4 |
| 油压电机功率（kw） |
0.55 |
| 冷却电机功率（kw） |
0.09×2 |
| 额定功率（kw） |
17.8 |
| 工作台移动速度m/min |
6 |
| 磨削速度（m/min） |
0-4 |
| 砂轮进给速度（m/min） |
5 |
| X轴小分辨率（mm） |
0.001 |
| Z轴小分辨率（mm） |
0.001 |
| 工件承载重量（kg） |
300 |
| 冷却泵流量（L/min） |
200 |
| 液压系统压力（Mpa） |
0.4 |
| 油泵流量（L/min） |
25 |
| 机床重量（kg） |
6800 |
| 机床外形尺寸（mm） |
4000×1900×2000 |
| 加工精度 |
内孔圆度（μm） |
3 |
| 内孔圆柱度（μm） |
5 |
| 内孔表面粗糙度（μm） |
Ra0.63 |
| 端面粗糙度（μm） |
Ra0.8 |
