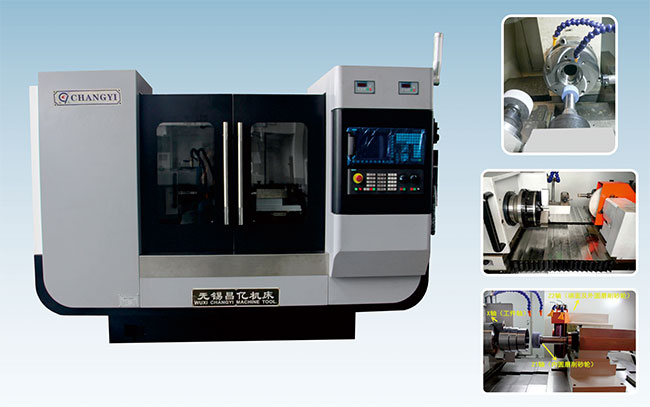

MKF2120型多功能数控磨床

本机床主要特点：

★ 本机床为三轴（X进给、Z1砂轮、Z2砂轮轴）二联动数控复合磨床，主要用于磨削工件的内圆孔、内锥孔、台阶孔、内端面、外圆、外端面。磨削循环均自动完成（具有自动进刀、退刀、粗磨、精磨；自动修正砂轮、自动补偿等功能）。
★ 机床采用工件进给，工作台（砂轮架）左右运动的结构方式，工作台及砂轮架导轨均为滚动直线导轨，均由伺服电机驱动滚珠丝杠运动，工件主轴及砂轮主轴旋转速度均由变频器控制，实现无级调速。工件夹紧为液压动力卡盘，同时可以根据用户工件的特殊性配置其它相匹配的夹具。
★ 机床为全封闭防护罩壳，前置回转式操作箱、后置背包式电器柜。

规格参数表

序号	名称	MKF2120
1	磨削内孔直径范围	20-200 mm
2	磨削内孔深度	200 mm
3	磨削外圆直径范围	30-300 mm
4	磨削外圆长度	200 mm
5	工件电机功率	2.2 kw
6	X轴伺服电机功率	11 NM
7	Z1、Z2轴伺服电机功率	11 NM
8	砂轮1电机功率	4kw
9	砂轮2电机功率	7-22 kw
10	砂轮1电机转速	2800(r/min)无极调速
11	砂轮2电机转速	1000-24000(r/min)无极调速
12	工件转速	0-600(r/min)无极调速
13	X、Z1、Z2轴定位精度	5 μm
14	X、Z1、Z2轴重复定位精度	2 μm
15	X轴行程	550 mm
16	Z1、Z2轴行程	450 mm
17	X轴运动速度	10 m/min
18	Z1、Z2轴运动速度	10 m/min
19	机床外形尺寸	3000×2800×2700 mm
20	机床重量	6800 kg
21	额定功率（约）	28kw
加工精度
1	内孔、外圆圆度	2 μm
2	内孔、外圆圆柱度	3 μm
3	内孔、外圆同心度	3 μm
4	内孔、外圆表面粗糙度	Ra0.4 μm
5	内孔、外圆与端面垂直度	4 μm
