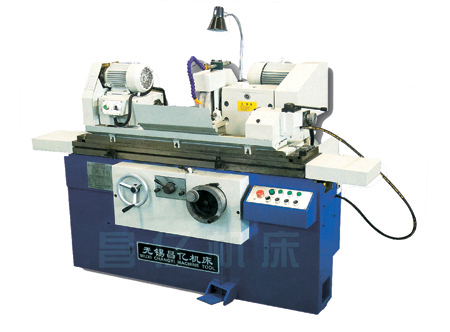

M1420B型 外圆磨床

●本机床为内外圆磨床,适合于圆柱形或圆锥形工件的外圆,外端面及内孔磨削,特别是各种轴承类零件的加工。
●本机床工作台纵向移动有液压和手动两种方式,砂轮架和头架可回转,外圆砂轮采用直径400mm,提高了磨削效率和砂轮使用寿命。
●头架可移动,砂轮架可实现微量进给,液压系统采用低噪音专用油泵,供油平稳,工作台液压往复具有换向功能,提高切入磨削工件时的表面光洁度。

技术参数

主要技术参数

型号 M1420B型

规格

500 750

中心高(mm)

125

距(mm)

520/770

做大工件回转直径(mm)

Ф250

磨削长度(mm)

500/750

外圆磨削范围(mm)

Ф8-ф200

内孔磨削范围(mm)

孔径ф13-ф100 深度150

工件重量(kg)

50

工作台转动范围(mm)

-3°+7°

外圆砂轮尺寸(mm)

Ф400×40×ф203

砂轮大线速度(m/s)

35

头架、尾架锥孔(莫氏号)

4#or3#

电机总容量(kw)

5.8

机床重量(kg)

2100/2200

机床外形尺寸(mm)

2200(2700)×(3100)×1600×1500

工作精度

磨削试件的精度

圆度(mm)

0.0015

圆柱度(mm)

0.005

卡盘上磨削试件的精度

圆度(mm)

0.0025

粗糙度(μm)

Ra≤0.32

卡盘上磨削内孔的精度

圆度(mm)

0.0025

粗糙度(μm)

Ra≤0.63
