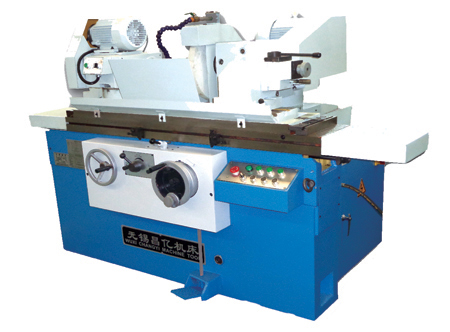

M1320B型 外圆磨床

★本机床为外圆磨削机床,适合圆柱形或圆锥形工件的外圆、外端面磨削,特别是各种轴类零件的加工。
★本机床工作台纵向移动有液压和手动两种方式,砂轮架和头架可回转,外圆砂轮采用直径400mm,提高了磨削效率和砂轮实用寿命。
★头架可转动,砂轮架实现微量进给液压系统采用低噪音专用油泵,供油平稳,工作台液压往复具有换向装置,可实现小距离频繁法、换向功能,提高切入消磨工件时的表面光洁度。

主要技术参数

型号 M1320B型

规格

500 750

中心高(mm)

125

距(mm)

520/770

工件回转直径(mm)

Ф200

磨削长度(mm)

500/750

外圆磨削范围(mm)

Ф8-ф200

工件重量(kg)

50

工作台转动范围(mm)

-7°~+7°/-5.5°~+5.5°

外圆砂轮尺寸(mm)

Ф400×40×ф203

砂轮线速度(m/s)

35

头架、尾架锥孔(莫氏号)

4#or3#

电机总容量(kw)

5.8

机床重量(kg)

2000/2100

机床外形尺寸(mm)

2200(2700)×(3100)×1600×1500

工作精度

磨削试件的精度

圆度

0.0015(mm)

圆柱度

0.005(mm)

卡盘上磨削试件的精度

圆度

0.0025(mm)

粗糙度

Ra≤0.32(μm)
