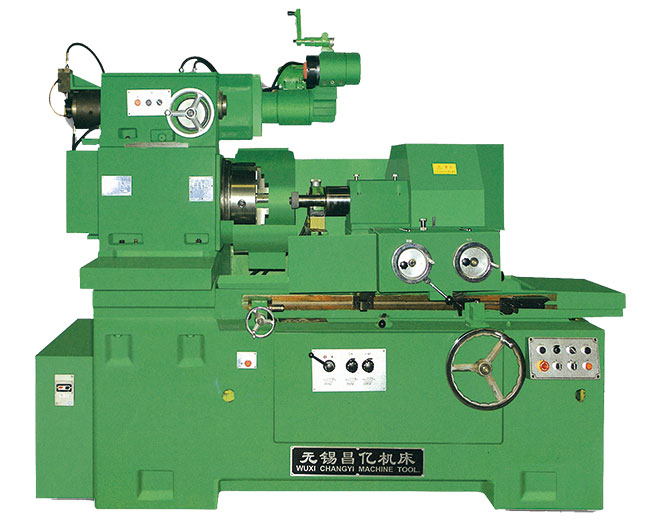

M2120A型 内圆磨床
本机床主要特点
★本机床主要用于工件的内孔、台阶孔、内锥孔的磨削。
★机床的进给及补偿，由二个互不相干涉的传动机构执行。进给系统具有定程磨削功能，采用手动或液压动二种进给方式。
★机床设有快跳机构，因此退出砂轮进行测量或修正后不必重新手动对刀。
★ 工作台起动有液压开关阀，确保装卸工件即时安全性。
★机床在特殊订货时，可配高速砂轮轴1800转/分，以适宜20 ～50mm孔的磨削要求。
规格参数表
| 机床型号 | M2120A | |
|---|---|---|
| 磨削孔径（mm） | ф50-ф200 | |
| 大磨削深度（mm） | 200 | |
| 工件旋径（mm） | 罩内 | ф400 |
| 罩外 | ф600 | |
| 床头大回转角度（°） | 30° | |
| 工件转速（r/min） | 100-500（无级） | |
| 砂轮转速（r/min） | 4000-6000、8000-11000 | |
| 机床总功率（kw） | 8.6 | |
| 工件电机功率（kw） | 2.2 | |
| 砂轮电机功率（kw） | 4 | |
| 机床外形尺寸（mm） | 3100×2120×1320 | |
| 机床重量（kg） | 3400 | |
| 工作精度（按标准试件） | 内孔圆度（μm） | 3 |
| 内孔圆柱度（μm） | 5 | |
| 表面粗糙度（μm） | Ra0.63 | |
|
