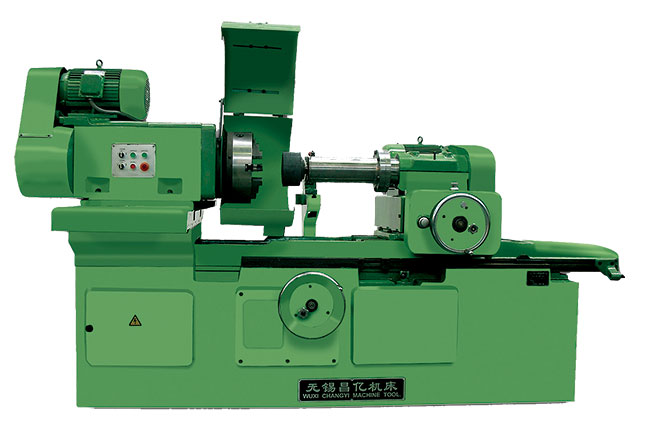

M250A型 内圆磨床
本机床主要特点
★本机床主要适用于磨削内孔、内锥孔、台阶孔。
★工作台由液压传动,并能无级调整工作速度。
★砂轮修整动作由液压手把操纵并能无级调整修整速度。
规格参数表
机床型号 | M250A | |
---|---|---|
磨削孔径(mm) | ф150-ф500(ф50-ф150定制磨头) | |
磨削深度(mm) | 450(加深可定制) | |
工件旋径(mm) | 罩内 | ф510 |
罩外 | ф725 | |
床头回转角度(°) | 15°,20° | |
工件转速(r/min) | 28、38、57、160、212、320 | |
砂轮转速(r/min) | 2450、4200 | |
机床总功率(kw) | 8.92 | |
工件电机功率(kw) | 1.8/1.8/2.5 | |
砂轮电机功率(kw) | 5.5 | |
机床外形尺寸(mm) | 3860×1600×1850 | |
机床重量(kg) | 4550 | |
机床使用电源 | 3N-50Hz 380v | |
工作精度(按标准试件) | 内孔圆度(μm) | 5 |
内孔圆柱度(μm) | 5 | |
表面粗糙度(μm) | Ra0.63 |
|
