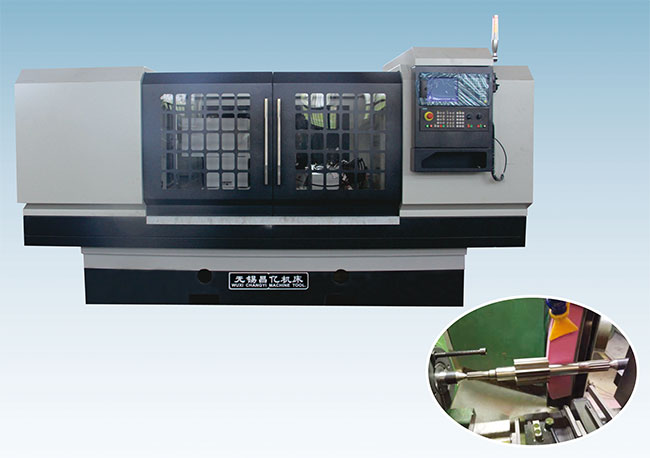

MK1620型端面数控外圆磨床

机床结构特点及性能
● 本机床为二轴(砂轮架横向斜进给x轴、工作台纵向运动z轴)二联动斜进式端面数控外圆磨床，数控系统采用国际或国内知名品牌。具有自动进刀、退刀、粗磨、精磨，修正砂轮，自动补偿等功能，加配自动测量仪，能实现外圆、端面的磨削循环的全闭环功能。
● 砂轮主轴采用套筒式或动静压主轴，砂轮架导轨采用钢导轨，工作台导轨采用平一V型贴塑润滑导轨，采用伺服电机滚珠丝杠驱动进给机构及工作台移动。
● 机床主体采用铸铁件铸造成型，全封闭防护罩壳，后置背包式电器柜，前置回转式操作屏。

技术参数

名称		技术参数
磨削外圆长度		300mm	500mm	750mm
磨削外径范围		6—200mm
顶尖中心高		125mm
工作台纵向移动距离		350mm	550mm	800mm
工作台回转角度		+4、—3°
砂轮架移动距离		200mm
头尾架顶尖锥度		莫氏4号
头架卡盘直径		125mm
尾架套筒移动量		25mm
砂轮尺寸		500×20—50×203mm
X轴伺服电机功率		11nm
Z轴伺服电机功率		11nm
X、Z轴定位精度		5um
X、Z轴重复定位精度		2um
砂轮电机功率		4KW
机床总功率		11.5kw
机床重量		2300kg	2800kg	3300kg
机床外形尺寸(mm )		2300×2200×2500	2800×2300×2500	3300×2300×2500
加工精度（标准试件）	圆度	0.0015mm
	圆柱度	0.003mm
	表面粗糙度	Ra0.32um
	端面平整度	0.003um
	端面与外圆垂直度	0.004um
