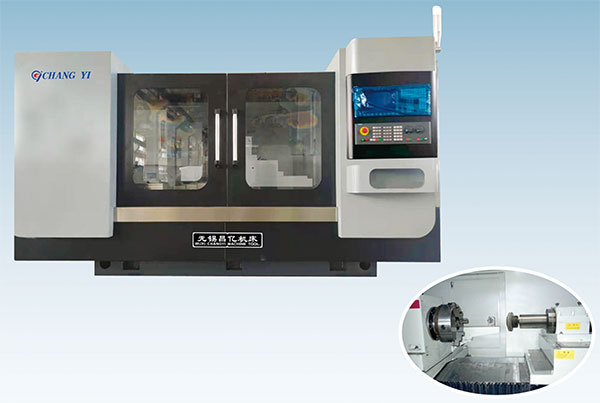

MK2120型数控内圆磨床主要用途及结构特点
● 本机床为二轴（X轴、z轴）数控内圆磨床，主要用于磨削工件的内圆孔、台阶孔、内端面、外端面。磨削循环均自动完成（具有自动进刀、退刀、粗磨、精磨；自动修正砂轮、自动补偿等功能）。
● 机床采用工件箱前后进给，工作台（砂轮架）左右运动的结构方式，工件箱进给及砂轮架运动导轨均为直线滚动导轨，移动均由伺服电机驱动滚珠丝杠运动。
● 工件主轴及砂轮电主轴旋转速度均由变频器控制，实现无级调速。
● 工件夹具为液压动力卡盘，同时可以根据用户工件的特殊性配置其它相匹配的夹具。
● 机床为全封闭罩壳，前置回转式操作箱、后置背包式电器柜。
| 机床型号 |
MK2120 |
| 磨削孔径（mm） |
ф20-200 |
| 磨削深度（mm） |
200 |
| 工件旋径（mm） |
罩内 |
ф400 |
| 罩外 |
ф600 |
| 床头回转角度（°） |
30° |
| 工件转速（r/min） |
30-600无级变速 |
| 砂轮转速（r/min） |
0-24000（无级变速） |
| X轴伺服电机功率（kw） |
2 |
| X轴分辨率（mm） |
0.001 |
| X轴行程（mm） |
200 |
| Z轴伺服电机功率（kw） |
3 |
| Z轴分辨率（mm） |
0.001 |
| Z轴行程（mm） |
600 |
| 工件电机功率（kw） |
2.2 |
| 砂轮电机功率（kw） |
7~15 |
| 机床总功率（kw） |
23.8 |
| 机床外形尺寸（mm） |
3100×2120×2000 |
| 机床重量（kg） |
4500 |
| 工作精度（按标准试件） |
内孔圆度（μm） |
2 |
| 内孔圆柱度（μm） |
3 |
| 内孔表面粗糙度（μm） |
Ra0.4 |
